螺旋板換熱器醫生談鼓泡與定距柱的區別

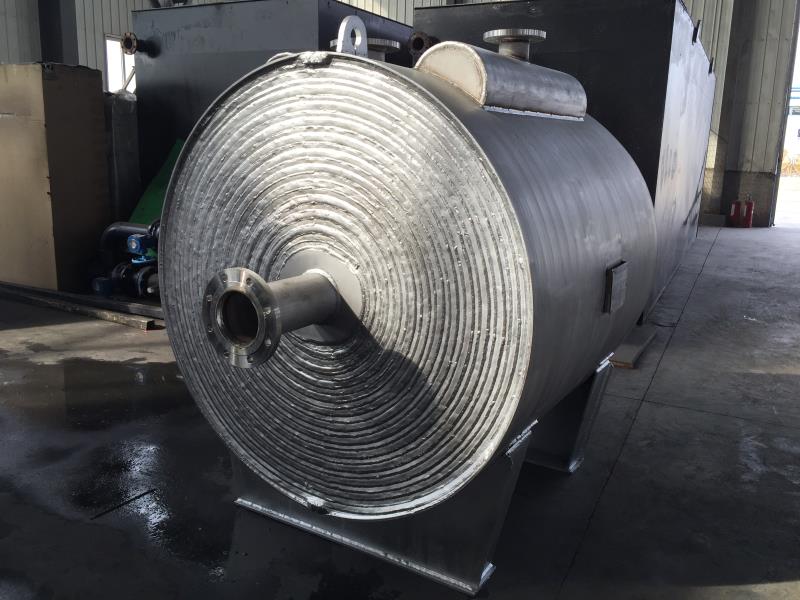

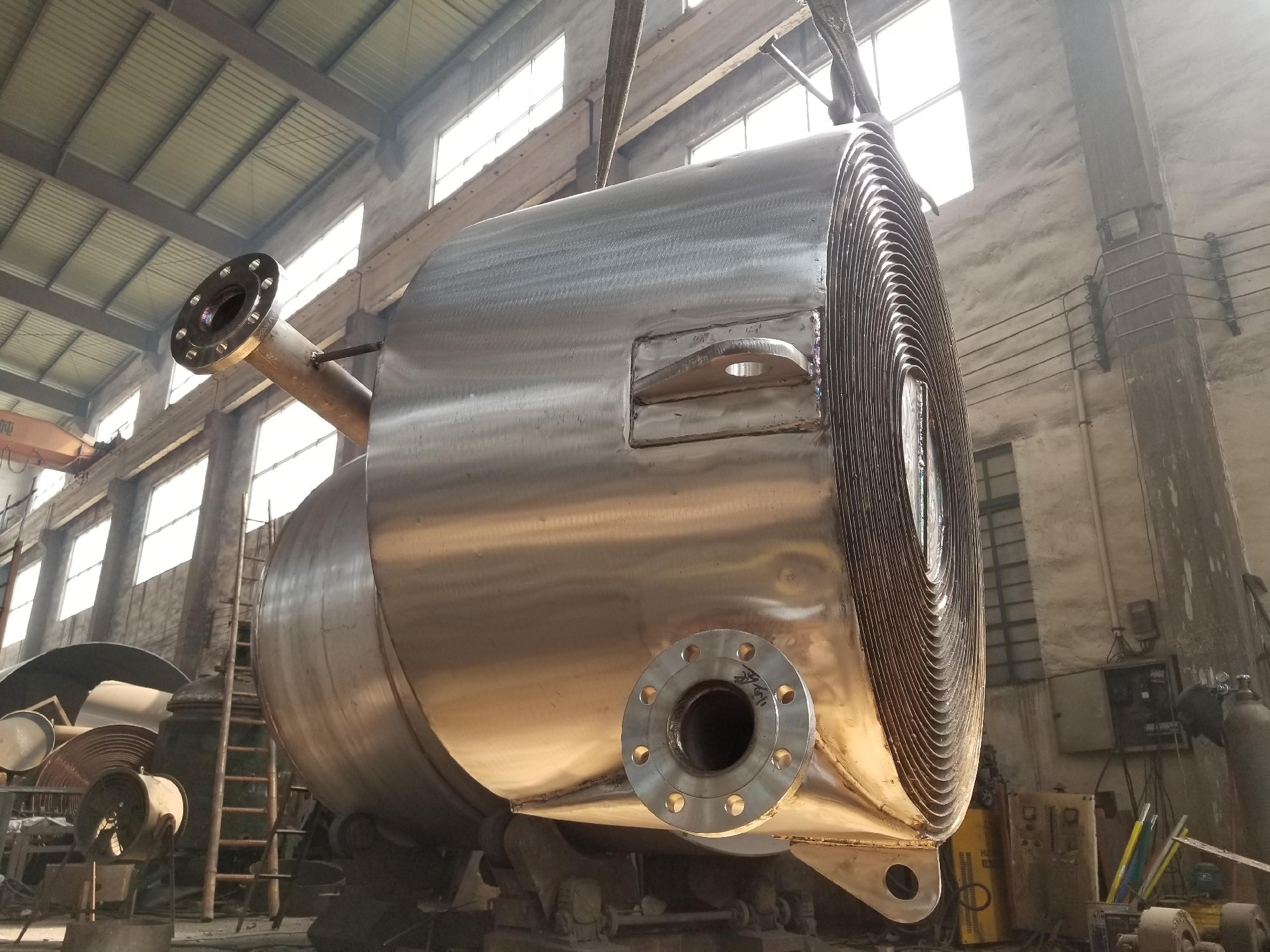

　　眾所周知螺旋板換熱器是由兩張平行的金屬板材卷制成兩個獨立的均勻的螺旋形通道，冷熱流體之間通過螺旋板壁進行溫差調整的換熱器。兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。

　　傳統的螺旋板換熱器的特點是:

　　①傳熱效能好。彎曲的螺旋通道和定距柱,有利于增強流體的湍流狀態通道內流體阻力小，可提高設計流速，有助于提高傳熱系數。對于水-水換熱,傳熱系數可達1.8~3.5千瓦每平方米每攝氏度〔kW/(m(·℃)〕。

　　②有自清洗作用。單通道內的流體通過通道內雜質沉積處時，流速會相對提高，容易把雜質沖掉。

　　③不可拆式結構的密封性能好，適用于劇毒、易燃、易爆或貴重流體的換熱。

　　④相鄰通道內的流體呈純逆流方式流動，可得到zui大的對數平均溫差，有利于小溫差傳熱，適用于回收低溫位熱能。

　　⑤結構較緊湊單位設備體積內的傳熱面積可達150米(/米(。

　　⑥由于螺旋通道本身的彈性自由膨脹，溫差應力小。

　　⑦價格低廉。相同換熱面積下，螺旋折流板換熱器的體積比傳統弓形折流板換熱器小1/3，所需原材料費用降低。能否選用螺旋板換熱器的關鍵是堵塞問題，盡管它有自清洗作用，但由于設計或操作不當也會發生堵塞，這時即使用可拆式結構也難于用機械方法清洗。采用水、氣或蒸汽吹洗，操作方便效果更好。螺旋板換熱器zui大的缺點是檢修困難，如發生內圈螺旋板破裂，便會使整臺設備報廢。

　　鼓泡螺旋板換熱器的特點如下：

　　一、結構強度好

　　吸納普通螺旋板換熱器外殼的圓筒體結構,能承受較高內壓的優點；同時消除普通螺旋板換熱器螺旋板因外壓失穩問題不能承受高壓的不足，大量密集的鼓泡單元改善了螺旋板的受力狀態,大大提高強度。

　　二、傳熱效率高

　　通過鋼板沖壓鼓泡，傳熱面積增大；對于水-水換熱,傳熱系數可達3.5千瓦每平方米每攝氏度〔kW/(m(·℃)〕兩種傳熱介質充分接觸換熱窩槽改變流體的流動狀態，介質流向及流速發生改變，強化傳熱效果。同時避免傳統螺旋板換熱器介質在通道中平穩流動，熱效率提高30%以上。

　　三、結構緊湊

　　吸取板式換熱器流道狹窄的優點，流道的寬度可以由原來的10mm以上降至3~4mm，克服板式換熱器和及板翅式換熱器長方體結構的不足，螺旋板是連續的單通道的結構，沒有死角，換熱效果會更高，在相同換熱面積下體積大幅縮小，蜂窩單元密集，承壓能力強，螺旋換熱板厚度可以減小，體積也可以縮小，體積可以縮小25%以上。

　　四、避免定距柱脫落的弊端

　　相對比定距柱螺旋板，定距柱螺旋板由于制造過程中的焊接及卷制中的彎曲，以及使用過程中的物體的沖刷等等，會造成定距柱脫落的現象，定距柱的脫落會使螺旋板的使用壽命大大降低。而屬于整體沖壓成型，可靠性大大的提高，就不存在定距柱脫落的現象。
